梅花联轴器传动的核心部件及轴套间隙

梅花联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，梅花联轴器工作环境温度是-40℃～90℃，主要依靠两个爪形轴套与梅花弹性体啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，梅花弹性体发生相应的弹性变形，以实现补偿轴向、径向和角向偏差。梅花联轴器作为传动的核心功能部件，广泛的应用于冶金、矿山、石油、化工等行业。

梅花联轴器径向尺寸小、重量轻、转动惯量小，适用于中高速场合，具有较好的阻力减振特性，能够吸收有些振荡能量，削减经过振点时的振荡振幅，下降轴段扭振应力。梅花联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。特殊聚氨酯弹性元件具有高耐磨及耐油特性、承载能力大、使用寿命长、安全可靠，梅花联轴器无需润滑，维护工作量少，可连续长期运行。

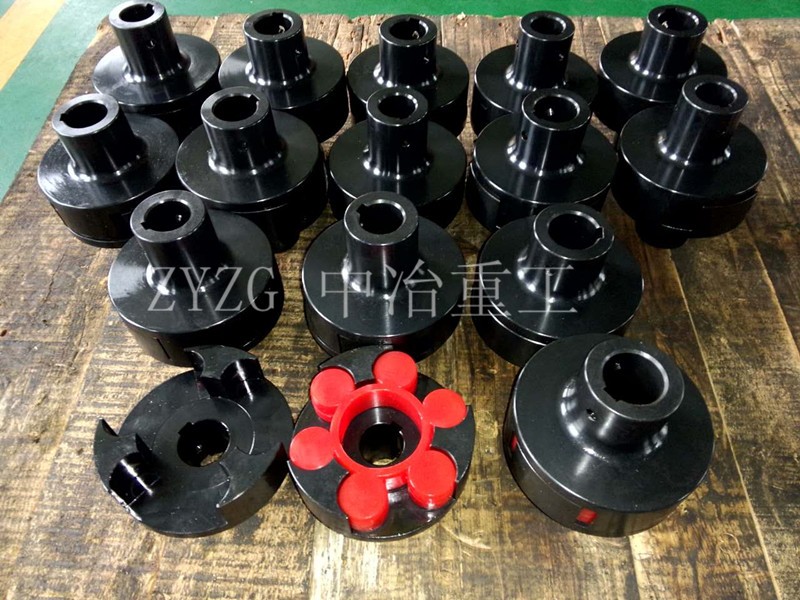

梅花弹性间隔体有多个叶片分支，像滑块联轴器一样，它也是通过压挤来使梅花弹性间隔体和两边的轴套吻合，并以此保证了其零间隙性能。与滑块联轴器不同的是，梅花联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。

梅花联轴器主要有两种类型，一种是传统的直爪型的，另一种是曲面(内凹)爪型的零间隙联轴器。传统的直爪型梅花联轴器不适合用在精度很高的伺服传动应用中。零间隙爪型梅花联轴器是在直爪型的基础上演变而来的，但不同的是其设计能适合伺服系统的应用，常用于联接伺服电机、步进电机和滚珠丝杆。曲面是为了减少弹性梅花间隔体的变形和限制高速运转时向心力对它的影响。
